アプリケーションデータがNICから出力されるまでの過程

アプリケーションデータがどのようにパケットとしてサーバやPCから出ていくのか、その過程を正確に理解する必要がありました。その過程でに身に着けた知識を1枚の図に落とし込みました。

図１：アプリケーションのデータがNICから出ていくまでの過程

ネットワークエンジニアやサーバエンジニアといったインフアエンジニアからすると
ソケットという言葉は聞いたことがあっても何か知らない人が多いと思います。
以下の記事をご覧ください。

知ったかぶりをしていたソケット通信の基礎を改めて学んでみる - Qiita

この記事は、 BRIGHT VIE Advent Calendar 2017 - Qiitaの 22日目の記事になります。はじめに最近社内でもソケット通信でのやりとりを行う案件が多くなってきてお…

qiita.com

アプリケーションからすると、とりあえずデータをソケットに渡しておけば
後は勝手にデータを必要な相手に届けてくれるという利点があります。

ソケットに渡させたデータはMSSの値を元に分割されます。
MSSというのはMaximum Segment Sizeの略で、MTU(maximum Transmit Unit)から算出されます。
※MSS = MTU -20byte(IPヘッダ)-20byte(TCPヘッダ)

MTUサイズはデフォルトで1500のため、基本的には上の計算式に従い1460byteとなります。
windowsでは以下のコマンドをコマンドプロンプトで入力すると、NICのMTUサイズがわかります。
コマンド：netsh interface ipv4 show interface

図２：netsh interface ipv4 show interfaceの実行結果

そのため、ソケットから引き渡されたデータが14600byteの場合、14600 ÷ 1460 = 10個のデータに分割されます。この時、各データに対してTCPヘッダが付与されます。
MSSでデータが分割されTCPでカプセル化されることをTCPセグメンテーションと呼びます。

さらに、ルーティングをするためにIPヘッダ、L2レイヤの通信をするためEthernetヘッダが付与されます。この時、FCSはまだ付与されていません。

その後はNICドライバを経由してNICにパケットが渡されます。
パケット分析ツールで名高いWiresharkはこのNICドライバのパケットを盗み見することでパケットキャプチャを実現しています。
そのため、OSが行っているTCPセグメンテーション・再構築を肩代わり(オフロード)する機能である一括送信オフロード(大量送信オフロード)がNICドライバで有効の場合は以下の記事にある通り、1514byte以上のパケットが観測されます。1518byte(フレームの最大長）ではなく1514byteなのは、FCS(4byte)が付与されていないためです。

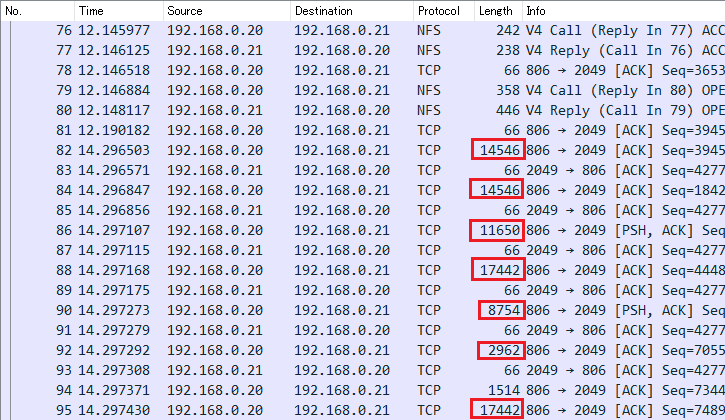

tcpdump/WiresharkでMTU(=1500)より大きいLengthのパケットがキャプチャされる原因

Windows と Linux の MTU 確認コマンド 一般的な OS や NW 機器ではインタフェースの MTU は 1500 になっています。(ジャンボフレームは広く認知されているものの、実装としては一般的ではない。) Windows

milestone-of-se.nesuke.com

図３：NICドライバのプロパティ(大量送信オフロード)

④NICを通過

NICではTCPチェックサムやUDPチェックサムといったパケットに欠損がないか確認する機能を実施します。そのため、TCPチェックサムやUDPチェックサムのパケットをwireshrakで取得したい場合はこの機能を無効化する必要があります。
以下のようにNICドライバの画面で無効化することが可能です。

図４：NICドライバのプロパティ(TCP/UDPチェックサムのオフロード)

※図では有効化されています

チェックサムについては以下の日経クロステックの記事がざっくりと理解するにはいいと思います。

パケットを正しく届けるために用意されたIPの機能（第7回）

簡単にいうと、IPとは、都市と都市を結ぶ鉄道のような役目を持っています。東京から大阪に出かけるとき、新幹線は、単に東京駅と新大阪駅を結んでいるに過ぎません。とにかく大阪までいけば、あとは別の交通機関を利用して本来の目的地に到達するわけです。...

xtech.nikkei.com

送信パケットのTCP/UDPチェックサムが行われた後にパケットがNICから送信され、隣接機器へ伝搬されていきます。

基本的にその後は、IPフラグメンテーションが発生しない限りはパケットは分割されずに通信されていきます。Microsoft製品ですとPMTUDがデフォルトでは有効化されています。
通信経路上の最小MTUサイズを元にMSSが定められるためIPフラグメンテーションが発生することはまずないでしょう。

PMTUDについては
SEの道標さんの記事が良いと思いますのでリンクを張っておきます。

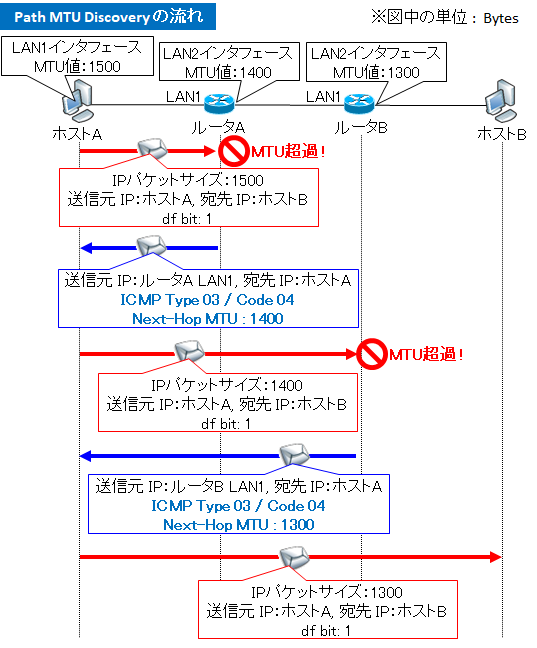

【図解】Path MTU Discoveryの仕組み～ルータやWindows/Linuxでの設定確認/変更方法～

Path MTU Discoveryとは IPv4 においては、パケットサイズが NW 機器のインタフェースの MTU 値を超えた場合、その NW 機器上でパケットを分割して MTU 値以下にする "IP フラグメンテーション&q

milestone-of-se.nesuke.com

ちなみに、通信先までの最小MTUサイズを計測したい場合は送信元にて以下のコマンドを打てば確認できます。コマンド例では最小MTUサイズが1500の場合のコマンドです。
コマンド例：ping -f -l 1472 宛先IPアドレス
※-f：df-bit(dont’t fragment bitを付与)
※-l：データの長さを指定
※IPヘッダ(20byte) + ICMP(8byte) = 28byteとなるため、1500-28=1472(byte)となります。

また、MTUサイズは変更することが可能です
コマンド：netsh interface ipv4 set interface Idx番号 変更したいMTUサイズ

図５：netsh interface ipv4 set interface Idx番号 変更したいMTUサイズの実行結果

ブラックホール問題に対するWindows側での対応方法(ブラックホールを検知する）やMTUサイズの変更などについては、マイクロソフトのドキュメントにまとめられています。
参考程度ですがリンクを張っておきます。
