はじめに
この記事は、以下を実現するために作成しました。
- VMware WorkStation ProでBIG-IPを冗長構成で構築する。
- BIG-IPを利用した実サーバ（リアルサーバ）へのアクセスを実現する。
- 2点を実現することで、本格的なロードバランサーの学習環境を提供する。
記事一覧
以下のリンクが現在開いているページとなります。
検証環境の構成図をおさらい
次の図となります。
この記事では、BIG-IP VMをより実環境に近づけて検証するために、仮想ルータを構築します。
Secure NATを使用して検証を行う場合には、リアルサーバ(zabbix)とBIG-IP VMのInternalのインタフェースが同じセグメントに所属していては意味がありません。
戻りの通信(検証用端末→Virtual-Server→zabbix→Virtual-Server→検証用端末、の黒太字の箇所)が必ずVirtual-Serverを経由するために使用するのがSecure NATだからです。
インストール方法

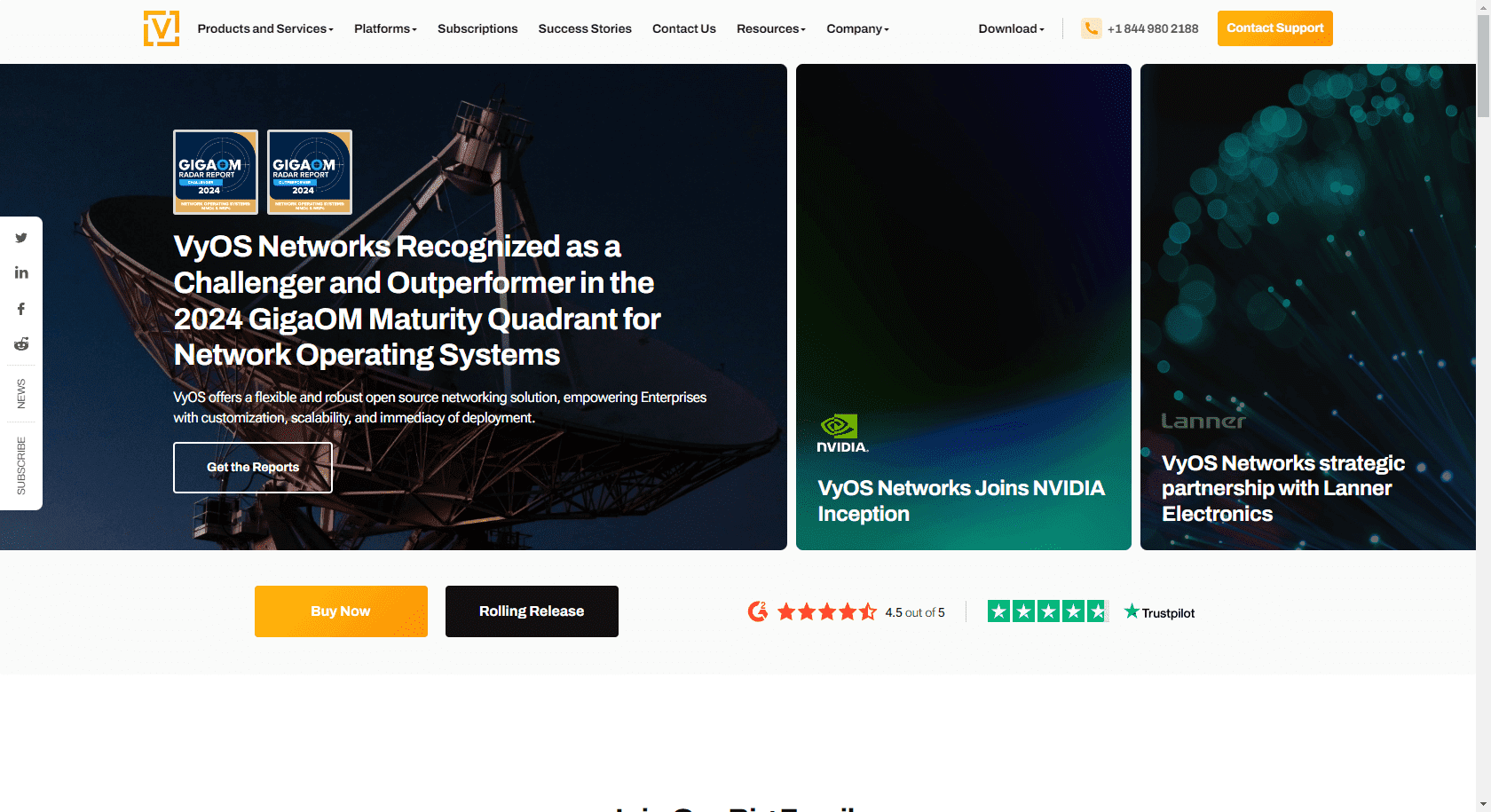

以下のリンクへアクセスします。
Rolling Releaseをクリックします。
利用可能なビルドが一覧として表示されます。一番上が最新版です。リンクをクリックすると、isoファイルがダウンロードされます。
VMware Workstation Proへデプロイ

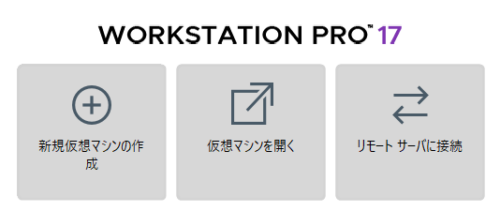

新規仮想マシンの作成をクリックします。

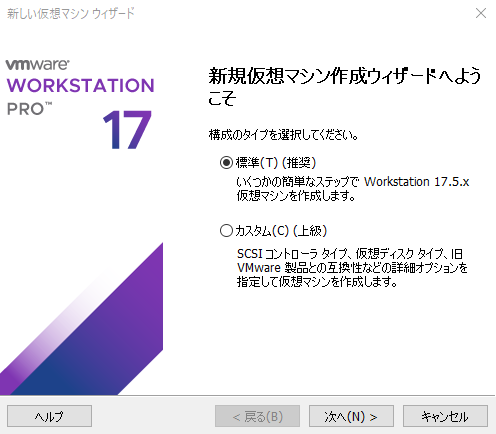

次へをクリックします。

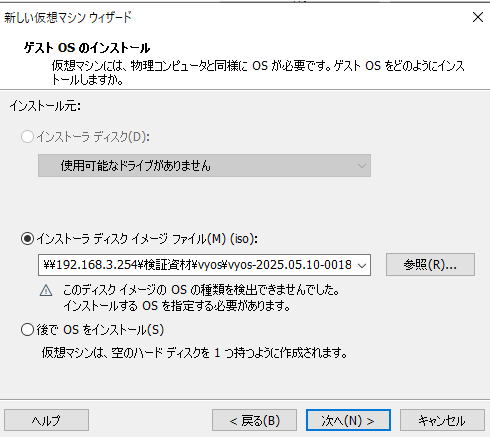

先ほどダウンロードしたイメージファイル(iso)を選択して次へをクリックします。

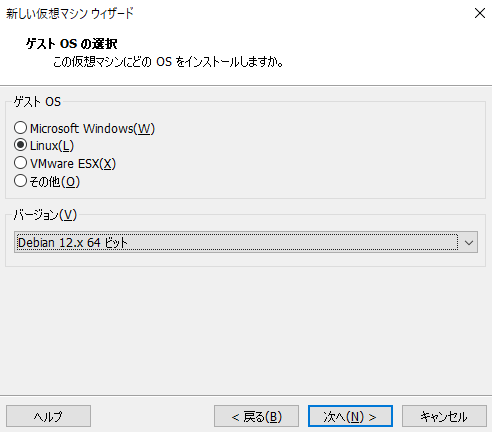

バージョンはDebianの最新版を選択しておきましょう。

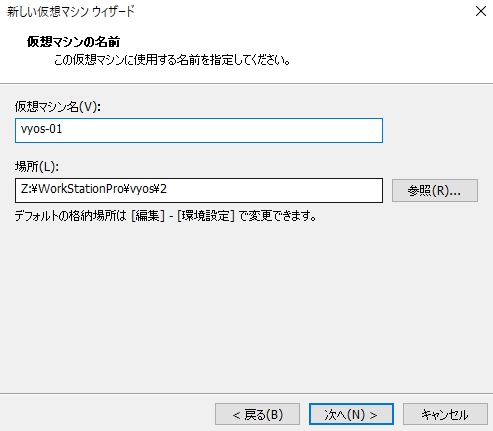

仮想マシン名とディスクの保存先を指定します。
仮想マシン名は vyos-01 とします。
※ストレージ格納場所が本来はvyos\1ですが、誤っています。任意の名前でいいので検証上は問題ありません。

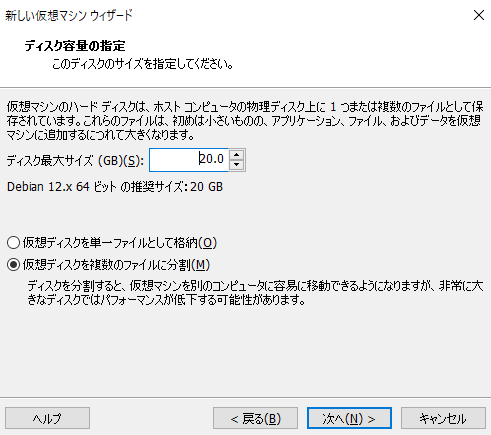

ディスクサイズは4GBで十分らしいですがデフォルト値のままでいいです。次へをクリックします。

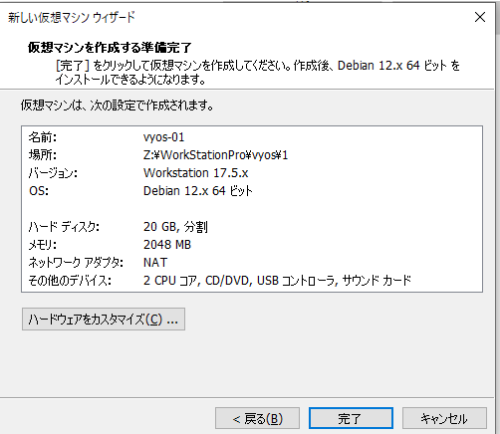

完了をクリックします。
NICの編集
次に、『仮想マシンの設定を編集する』をクリックします。
追加を押します。

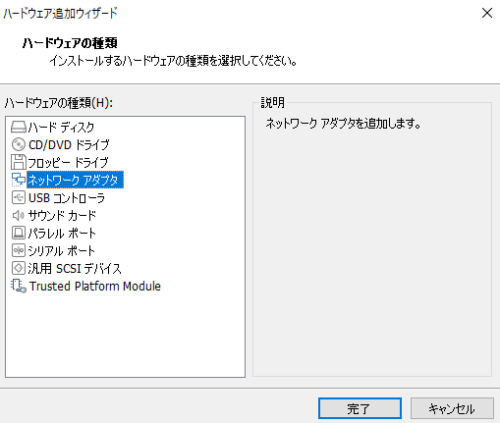

ネットワークアダプタを選択して完了をクリックします。
これを2回行って、ネットワークアダプタが3つある状態にします。

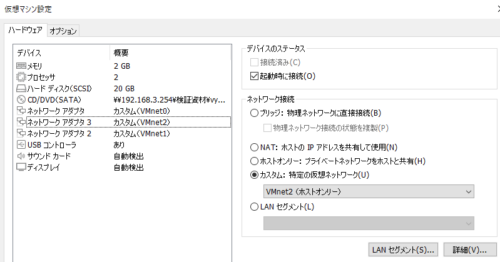

次に、ネットワークアダプターのネットワーク接続を以下のようにします。
ネットワーク アダプタ：カスタム(VMnet0) ネットワーク アダプタ2：カスタム(VMnet1) ネットワーク アダプタ3：カスタム(VMnet2
確認後、OKを押すと設定が反映されます。
同じように、vyosをもう一台作成してください。
ホスト名はvyos-02とします。
ただし、ネットワーク アダプタのネットワーク接続に差分があります。vyos-01と同じように設定しないようにしてください。
ネットワーク アダプタ：カスタム(VMnet0) ネットワーク アダプタ2：カスタム(VMnet3) ネットワーク アダプタ3：カスタム(VMnet4)
起動
作成が完了したら起動します。

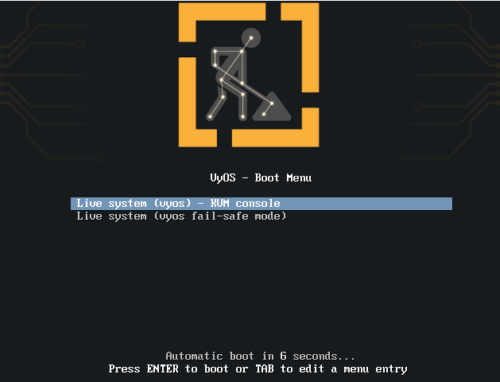

起動直後、次の画面が表示されますが、KVM consoleが選択されたままの状態で大丈夫です。
1分もかからずに起動が完了します。
ログイン
以下の認証情報でログインできます。
vyos / vyos

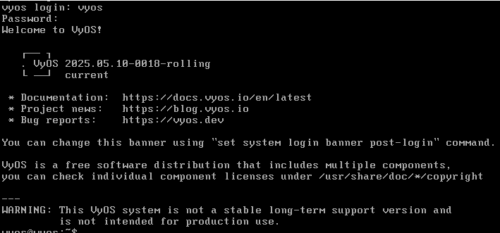

ログインに成功すると次のようにバナーが表示されます。
イメージのインストール
初期では、ディスクにイメージがインストールされていないため、再起動すると設定情報が全て消えます。次のコマンドを使用して、イメージをインストールします。

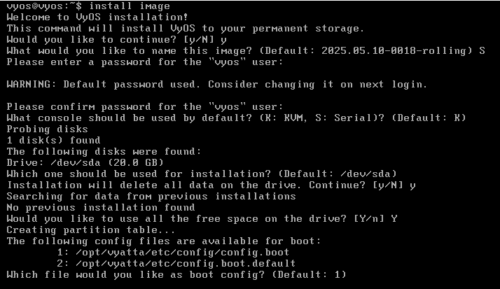

install image
コマンド実行後、以下が聞かれるので答える必要があります。
・Would you like to continue?→yを入力後、エンターキーを押す
・What would you like to namge this image→エンターキーを押す
・Please enter a password for the “vyos” user：→vyos を入力後、エンターキーを押す
・What console should be used by default?→Kを入力後、エンターキーを押す
・Which one should be used for installation?→エンターキーを押す
・Installation will delete all data on the drive. Continue?→エンターキーを押す
・Would you like to use all the free space on the drive?→yを入力後、エンターキーを押す
・Which file would you like as boot config？→エンターキーを押す

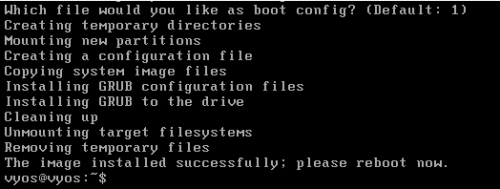

インストールが完了したら、再起動を行います。次のコマンドを入力します。
reboot
再起動しても良いか聞かれるのでyを入力します。
インタフェースの設定

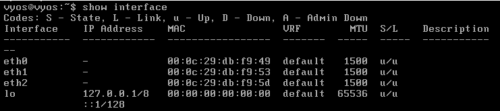

デフォルトの設定を確認してみます。次のコマンドで確認できます。
show interface
eth0 – eth2とloopback interfaceが付与されていることが確認できました。
設定変更をするには以下のコマンドを入力します。
configure
プロンプトが$から#に変化したことが確認できました。
この状態で次のコマンドを実行します。
set interfaces ethernet eth0 address 192.168.3.21/24 set interfaces ethernet eth0 description management set service ssh commit save

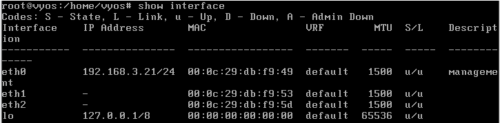

設定を確認してみます。
eth0が192.168.3.21/24になっていれば問題ありません。

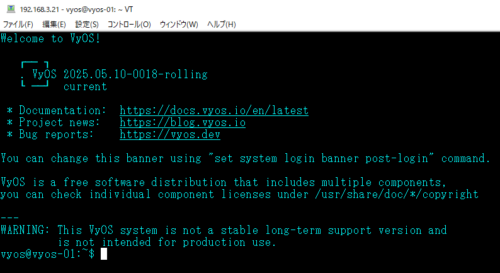

これで、ssh接続できるようになりました。terateramでアクセスします。teratermはインストールしておいてください。
teratermでアクセスできたら、次のコマンドを流し込みます。
configure set interfaces ethernet eth1 address 172.16.1.254/24 set interfaces ethernet eth1 description client-side set interfaces ethernet eth2 address 172.16.2.254/24 set interfaces ethernet eth2 description server-side commit save show interfaces
出力結果が以下となっていれば問題ありません。
ethernet eth1 {
address 172.16.1.254/24
description client-side
hw-id 00:0c:29:db:f9:53
offload {
gro
gso
sg
tso
}
}
ethernet eth2 {
address 172.16.2.254/24
description server-side
hw-id 00:0c:29:db:f9:5d
offload {
gro
gso
sg
tso
}
}
※抜ける時はqを入力する。vyos-02についても同様にインタフェースの設定を行います。これでSSH接続が可能となります。
set interfaces ethernet eth0 address 192.168.3.22/24 set interfaces ethernet eth0 description management set service ssh commit save
teratermで接続後に以下を流し込みます。
configure set interfaces ethernet eth1 address 172.16.3.254/24 set interfaces ethernet eth1 description client-side set interfaces ethernet eth2 address 172.16.4.254/24 set interfaces ethernet eth2 description server-side commit save show interfaces
出力結果が以下となっていれば問題ありません。
ethernet eth1 {
address 172.16.3.254/24
description client-side
hw-id 00:0c:29:50:6b:66
offload {
gro
gso
sg
tso
}
}
ethernet eth2 {
address 172.16.4.254/24
description server-side
hw-id 00:0c:29:50:6b:70
offload {
gro
gso
sg
tso
}
}staticルーティングの設定
以下の宛先に対してstaticルーティング(別のセグメントへパケットを転送する機能）を設定します。
vyos-01 ・0.0.0.0/0 nexthop 192.168.3.1 ・192.168.1.0/24 nexthop 172.16.2.133 vyos-02 ・0.0.0.0/0 nexthop 192.168.3.1 ・192.168.2.0/24 nexthop 172.16.3.133
vyos-01の役割は、検証用端末からVirtual-Serverが使用するセグメントへパケットを転送することです。 vyos-02の役割は、実サーバからの戻りのパケットを、Virtual-Serverを通過する際に変換した送信元IPアドレスに対して転送することです。 検証上端末から実サーバへのアクセス要件がないと仮定して、今回は172.16.4.0/24へアクセスできないよう、staticルートを設定しません。 デフォルトルートは、インターネット上で公開されているNTPサーバやDNSサーバを利用するため、家庭用ルータのIPを指定しています。
vyos-01にて以下を流し込みます。
[vyos-01の設定] configure set protocols static route 0.0.0.0/0 next-hop 192.168.3.1 set protocols static route 192.168.1.0/24 next-hop 172.16.2.133 commit save exit show ip route
show ip routeの出力結果が以下となるはずです。
vyos@vyos:~$ show ip route Codes: K - kernel route, C - connected, L - local, S - static, R - RIP, O - OSPF, I - IS-IS, B - BGP, E - EIGRP, N - NHRP, T - Table, v - VNC, V - VNC-Direct, A - Babel, F - PBR, f - OpenFabric, t - Table-Direct, > - selected route, * - FIB route, q - queued, r - rejected, b - backup t - trapped, o - offload failure S>* 0.0.0.0/0 [1/0] via 192.168.3.1, eth0, weight 1, 00:02:28 C>* 172.16.1.0/24 is directly connected, eth1, weight 1, 01:10:48 L>* 172.16.1.254/32 is directly connected, eth1, weight 1, 01:10:48 C>* 172.16.2.0/24 is directly connected, eth2, weight 1, 01:10:47 L>* 172.16.2.254/32 is directly connected, eth2, weight 1, 01:10:47 S>* 192.168.1.0/24 [1/0] via 172.16.2.133, eth2, weight 1, 00:31:15 C>* 192.168.3.0/24 is directly connected, eth0, weight 1, 01:10:48 L>* 192.168.3.21/32 is directly connected, eth0, weight 1, 01:10:48
また、vyos-02にて以下を流し込みます。
[vyos-02の設定] configure set protocols static route 0.0.0.0/0 next-hop 192.168.3.1 set protocols static route 192.168.2.0/24 next-hop 172.16.3.133 commit save exit show ip route
show ip routeの出力結果が以下となるはずです。
vyos@vyos:~$ show ip route Codes: K - kernel route, C - connected, L - local, S - static, R - RIP, O - OSPF, I - IS-IS, B - BGP, E - EIGRP, N - NHRP, T - Table, v - VNC, V - VNC-Direct, A - Babel, F - PBR, f - OpenFabric, t - Table-Direct, > - selected route, * - FIB route, q - queued, r - rejected, b - backup t - trapped, o - offload failure S>* 0.0.0.0/0 [1/0] via 192.168.3.1, eth0, weight 1, 00:00:08 C>* 172.16.3.0/24 is directly connected, eth1, weight 1, 01:11:40 L>* 172.16.3.254/32 is directly connected, eth1, weight 1, 01:11:40 C>* 172.16.4.0/24 is directly connected, eth2, weight 1, 01:11:40 L>* 172.16.4.254/32 is directly connected, eth2, weight 1, 01:11:40 S>* 192.168.2.0/24 [1/0] via 172.16.3.133, eth1, weight 1, 00:27:50 C>* 192.168.3.0/24 is directly connected, eth0, weight 1, 01:11:40 L>* 192.168.3.22/32 is directly connected, eth0, weight 1, 01:11:40
管理系プロトコルの設定
ここでは、DNSサーバ、NTPサーバ、タイムゾーン、ホスト名の変更を行います。
以下を流し込みます。
configure set system name-server 8.8.8.8 set system name-server 8.8.4.4 set service ntp server 'ntp.nict.jp' set service ntp server 'time.aws.com' set system time-zone Asia/Tokyo set system host-name vyos-1 or vyos-2 ※対象機器に応じて修正してください commit save exit
名前解決が上手くできること、時刻同期が正しく行えていることを確認します。
ping ntp.nict.jp ※ctrl + cでキャンセルできます ping time.aws.com ※ctrl + cでキャンセルできます show ntp sources date
pingについては疎通が通れば問題ありません。名前解決が無事に成功しています。
時刻同期は、^*となっている行があれば、時刻同期に成功しています。
vyos@vyos:~$ show ntp sources .-- Source mode '^' = server, '=' = peer, '#' = local clock. / .- Source state '*' = current best, '+' = combined, '-' = not combined, | / 'x' = may be in error, '~' = too variable, '?' = unusable. || .- xxxx [ yyyy ] +/- zzzz || Reachability register (octal) -. | xxxx = adjusted offset, || Log2(Polling interval) --. | | yyyy = measured offset, || \ | | zzzz = estimated error. || | | \ MS Name/IP address Stratum Poll Reach LastRx Last sample =============================================================================== ^* ntp-a2.nict.go.jp 1 6 377 62 -148us[-1041us] +/- 17ms ^+ ec2-15-168-66-245.ap-nor> 4 6 377 61 -532us[ -532us] +/- 22ms ^- ec2-34-206-168-146.compu> 2 6 377 59 +31ms[ +31ms] +/- 182ms ^- ec2-18-193-41-138.eu-cen> 3 6 377 58 +28ms[ +28ms] +/- 260ms ^- ec2-122-248-201-177.ap-s> 3 6 357 58 +6850us[+6850us] +/- 141ms vyos@vyos:~$ date Mon May 12 12:54:44 AM JST 2025
ユーザーの作成
今回は作成しませんが、新規にユーザーを作成することも可能です。
set system login user newuser set system login user newuser authentication plaintext-password newuser-password
