はじめに

この記事は、以下を実現するために作成しました。

VMware WorkStation ProでBIG-IPを冗長構成で構築する。
BIG-IPを利用した実サーバ（リアルサーバ）へのアクセスを実現する。
2点を実現することで、本格的なロードバランサーの学習環境を提供する。

記事一覧

[BIG-IP]ロードバランサーの検証環境構築～概要編～[VMware Workstation Pro]

はじめにこの記事は、以下を実現するために作成しました。 VMware WorkStation ProでBIG-IPを冗長構成で構築する。 BIG-IPを利用した実サーバ（リアルサーバ）へのアクセスを実現する。 2点を実現することで、本格的な...

[BIG-IP]ロードバランサーの検証環境構築～イメージのダウンロード・ライセンスの取得～[VMware Workstation Pro]

[BIG-IP]ロードバランサーの検証環境構築～BIG-IP VMのデプロイ～[VMware Workstation Pro]

[BIG-IP]ロードバランサーの検証環境構築～仮想ネットワークの作成～[VMware Workstation Pro]

[BIG-IP]ロードバランサーの検証環境構築～VMの起動・ライセンス適用・パスワード設定～[VMware Workstation Pro]

[BIG-IP]ロードバランサーの検証環境構築～DNSサーバの指定～[VMware Workstation Pro]

[BIG-IP]ロードバランサーの検証環境構築～NTPサーバの指定～[VMware Workstation Pro]

[BIG-IP]ロードバランサーの検証環境構築～VLAN設定～[VMware Workstation Pro]

[BIG-IP]ロードバランサーの検証環境構築～Route Domain設定～[VMware Workstation Pro]

[BIG-IP]ロードバランサーの検証環境構築～Self IPs設定～[VMware Workstation Pro]

以下のリンクが現在開いているページとなります。

[BIG-IP]ロードバランサーの検証環境構築～Routes設定～[VMware Workstation Pro]

[BIG-IP]ロードバランサーの検証環境構築～冗長化(Active/Standby)～[VMware Workstation Pro]

[BIG-IP]ロードバランサーの検証環境構築～VyOSの構築～[VMware Workstation Pro]

[BIG-IP]ロードバランサーの検証環境構築～リアルサーバの準備～[VMware Workstation Pro]

[BIG-IP]Virtual-Serverを作成するために必要な一連の工程を丁寧に解説(GUI編)

[BIG-IP]ロードバランサーの検証環境構築~検証用端末の準備・検証～[VMware Workstation Pro]

検証環境の構成図をおさらい

次の図となります。

この記事では、BIG-IPのルーティングの設定を行います。

BIG-IP目線では、Connectedは172.16.2.0/24、172.16.3.0/24、172.16.5.0/24と192.168.3.0/24のみとなります。

そのため、172.16.1.0/24と172.16.4.0/24へパケットを飛ばすにはルーティングを追加する必要があります。今回は、staticルーティングを設定します。

Staticルートの設定

以下のstaticを設定します。

172.16.1.0/24 next-hop 172.16.2.254 。RouteDomain10を使用。
172.16.4.0/24 next-hop 172.16.3.254。RouteDomain10を使用。

mgmt用のデフォルトルートは設定する必要がありません。自動的に設定されます。

[root@BIG-IP-01:Active:Standalone] config # ip route show
default via 192.168.3.1 dev mgmt metric 4096
127.1.1.0/24 dev tmm proto kernel scope link src 127.1.1.254
127.7.0.0/16 via 127.1.1.253 dev tmm
127.20.0.0/16 dev tmm_bp proto kernel scope link src 127.20.0.254
172.16.5.0/24 dev HeartBeat proto kernel scope link src 172.16.5.131
192.168.3.0/24 dev mgmt proto kernel scope link src 192.168.3.231

左ペインからNetwork > Routesを選択します。

初期設定では何も設定されていません。Addをクリックします。

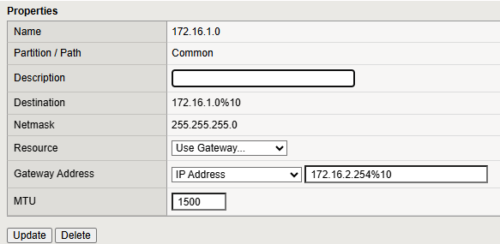

次にExternal向けのstaticを設定します。

図の様に設定します。ルートドメインを使用している場合は%IDが必要となります。

Name：172.16.1.0
Description：任意
Destination：172.16.1.0%10
Netmask：255.255.255.0
Resource：Use Gateway
Gateway Address：IP Addressを選択し、172.16.2.254%10
MTU：1500

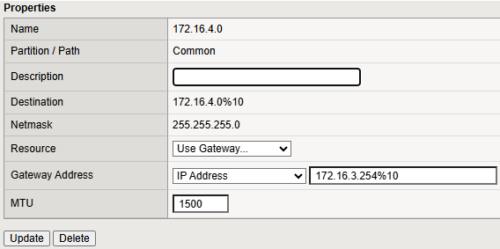

次にInternal向けのstatic
図の様に設定します。ルートドメインを使用している場合は%IDが必要となります。

Name：172.16.4.0
Description：任意
Destination：172.16.4.0%10
Netmask：255.255.255.0
Resource：Use Gateway
Gateway Address：IP Addressを選択し、172.16.3.254%10
MTU：1500
