はじめに

この記事は、以下を実現するために作成しました。

VMware WorkStation ProでBIG-IPを冗長構成で構築する。
BIG-IPを利用した実サーバ（リアルサーバ）へのアクセスを実現する。
2点を実現することで、本格的なロードバランサーの学習環境を提供する。

記事一覧

[BIG-IP]ロードバランサーの検証環境構築～概要編～[VMware Workstation Pro]

はじめにこの記事は、以下を実現するために作成しました。 VMware WorkStation ProでBIG-IPを冗長構成で構築する。 BIG-IPを利用した実サーバ（リアルサーバ）へのアクセスを実現する。 2点を実現することで、本格的な...

[BIG-IP]ロードバランサーの検証環境構築～イメージのダウンロード・ライセンスの取得～[VMware Workstation Pro]

[BIG-IP]ロードバランサーの検証環境構築～BIG-IP VMのデプロイ～[VMware Workstation Pro]

[BIG-IP]ロードバランサーの検証環境構築～仮想ネットワークの作成～[VMware Workstation Pro]

[BIG-IP]ロードバランサーの検証環境構築～VMの起動・ライセンス適用・パスワード設定～[VMware Workstation Pro]

[BIG-IP]ロードバランサーの検証環境構築～DNSサーバの指定～[VMware Workstation Pro]

[BIG-IP]ロードバランサーの検証環境構築～NTPサーバの指定～[VMware Workstation Pro]

[BIG-IP]ロードバランサーの検証環境構築～VLAN設定～[VMware Workstation Pro]

[BIG-IP]ロードバランサーの検証環境構築～Route Domain設定～[VMware Workstation Pro]

以下のリンクが現在開いているページとなります。

[BIG-IP]ロードバランサーの検証環境構築～Self IPs設定～[VMware Workstation Pro]

[BIG-IP]ロードバランサーの検証環境構築～Routes設定～[VMware Workstation Pro]

[BIG-IP]ロードバランサーの検証環境構築～冗長化(Active/Standby)～[VMware Workstation Pro]

[BIG-IP]ロードバランサーの検証環境構築～VyOSの構築～[VMware Workstation Pro]

[BIG-IP]ロードバランサーの検証環境構築～リアルサーバの準備～[VMware Workstation Pro]

[BIG-IP]Virtual-Serverを作成するために必要な一連の工程を丁寧に解説(GUI編)

[BIG-IP]ロードバランサーの検証環境構築~検証用端末の準備・検証～[VMware Workstation Pro]

検証環境の構成図をおさらい

次の図となります。

この記事では、BIG-IPのインタフェース(1.1 , 1.2 , 1.3…)に紐づけたVLANに対して、IPアドレスを付与していきます。VLANインタフェースにIPアドレスを設定するイメージです。

Self IPsの設定

先ほど、VLANを作成しました。通信できるようにするには、もちろんIPアドレスが必要となります。

BIG-IPではSelf IPsから設定します。

今回、設定する必要があるSelf IPsは以下となります。

[External]
172.16.2.131/24 (BIG-IP-01)
172.16.2.132/24 (BIG-IP-02)
172.16.2.133/24(共通。冗長化の章で設定を実施)

[Internal]
172.16.3.131/24 (BIG-IP-01)
172.16.3.132/24 (BIG-IP-02)
172.16.3.133/24(共通。冗長化の章で設定を実施)

[HeartBeat]
172.16.5.131/24 (BIG-IP-01)
172.16.5.132/24 (BIG-IP-02)

左ペインからNetwork > Self IPsを選択します。

初期設定では何も作成されていません。右上のCreateをクリックします。

図の様に設定を行います。

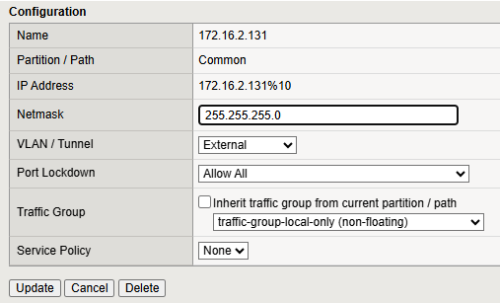

[Extenral]
Name：172.16.2.131
IP Address：172.16.2.131%10 ※ルートドメインに紐づく必要があるので『%ID』が必要となります。
Netmask：255.255.255.0
VLAN / Tunnel：External
Port Lockdown：Allow All

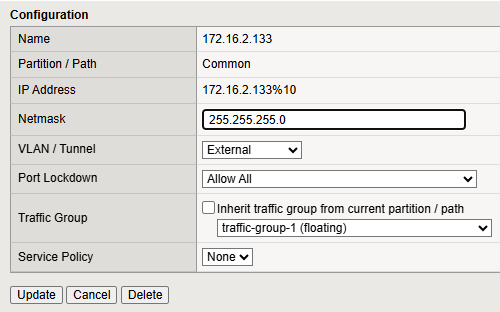

[Extenral]
Name：172.16.2.133
IP Address：172.16.2.133%10 ※ルートドメインに紐づく必要があるので『%ID』が必要となります。
Netmask：255.255.255.0
VLAN / Tunnel：External
Port Lockdown：Allow All
Traffic Group：traffic-group-1(floating) ※HSRPやVRRPのVIPの役割を提供するために必要です。2台の冗長化した機器の共通のIP(VIP)ってことを機械に理解させる感じです。

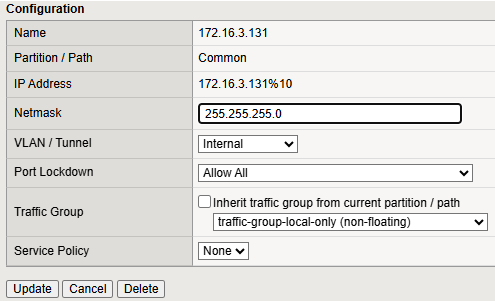

[Internal]
Name：172.16.3.131
IP Address：172.16.3.131%10 ※ルートドメインに紐づく必要があるので『%ID』が必要となります。
Netmask：255.255.255.0
VLAN / Tunnel：Internal
Port Lockdown：Allow All

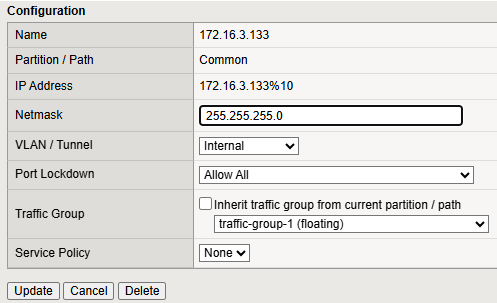

[Internal]
Name：172.16.3.133
IP Address：172.16.3.133%10 ※ルートドメインに紐づく必要があるので『%ID』が必要となります。
Netmask：255.255.255.0
VLAN / Tunnel：Internal
Port Lockdown：Allow All
Traffic Group：traffic-group-1(floating) ※HSRPやVRRPのVIPの役割を提供するために必要です。2台の冗長化した機器の共通のIP(VIP)ってことを機械に理解させる感じです。

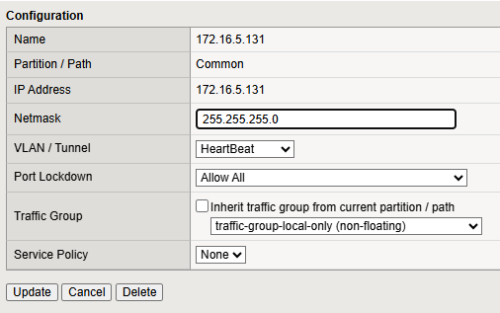

[HeartBeat]
Name：172.16.5.131
IP Address：172.16.5.131
Netmask：255.255.255.0
VLAN / Tunnel：HeartBeat
Port Lockdown：Allow All

合計で5つのSelf IPsを作成しました。

リストにすべて表示されること、IPアドレス、VLAN、Traffic Groupの組み合わせがあっていることを確認してください。

2号機でも同様に実施します。ただし、IPアドレスが一部異なりますので注意してください。構成図を見ながら正しく設定しましょう。

作成できたらリストを確認して1号機と比較して誤りがないか確認しましょう。

確認

最後にIPアドレスへの到達性を確認しておきます。この時点でPINGが通らないと、そもそもInterfaceとVLANの紐づけが誤っていたり、IPアドレスの設定不備などが考えられます。

WIndowsの場合、コマンドプロンプトを開いてpingを実行します。

C:\Users\user>ping 172.16.3.131

172.16.3.131 に ping を送信しています 32 バイトのデータ:
172.16.3.131 からの応答: バイト数 =32 時間 =1ms TTL=255
172.16.3.131 からの応答: バイト数 =32 時間 =1ms TTL=255

172.16.3.131 の ping 統計:
パケット数: 送信 = 2、受信 = 2、損失 = 0 (0% の損失)、
ラウンド トリップの概算時間 (ミリ秒):
最小 = 1ms、最大 = 1ms、平均 = 1ms
Ctrl+C
^C
C:\Users\user>
C:\Users\user>
C:\Users\user>ping 172.16.3.132

172.16.3.132 に ping を送信しています 32 バイトのデータ:
172.16.3.132 からの応答: バイト数 =32 時間 =7ms TTL=255
172.16.3.132 からの応答: バイト数 =32 時間 =1ms TTL=255
172.16.3.132 からの応答: バイト数 =32 時間 =1ms TTL=255

172.16.3.132 の ping 統計:
パケット数: 送信 = 3、受信 = 3、損失 = 0 (0% の損失)、
ラウンド トリップの概算時間 (ミリ秒):
最小 = 1ms、最大 = 7ms、平均 = 3ms
Ctrl+C
^C
C:\Users\user>ping 172.16.3.13

172.16.3.13 に ping を送信しています 32 バイトのデータ:
Ctrl+C
^C
C:\Users\user>ping 172.16.3.133

172.16.3.133 に ping を送信しています 32 バイトのデータ:
172.16.3.133 からの応答: バイト数 =32 時間 =1ms TTL=255
172.16.3.133 からの応答: バイト数 =32 時間 =1ms TTL=255
172.16.3.133 からの応答: バイト数 =32 時間 =1ms TTL=255

172.16.3.133 の ping 統計:
パケット数: 送信 = 3、受信 = 3、損失 = 0 (0% の損失)、
ラウンド トリップの概算時間 (ミリ秒):
最小 = 1ms、最大 = 1ms、平均 = 1ms
Ctrl+C
^C
C:\Users\user>ping 172.16.2.131

172.16.2.131 に ping を送信しています 32 バイトのデータ:
172.16.2.131 からの応答: バイト数 =32 時間 =1ms TTL=255
172.16.2.131 からの応答: バイト数 =32 時間 =1ms TTL=255

172.16.2.131 の ping 統計:
パケット数: 送信 = 2、受信 = 2、損失 = 0 (0% の損失)、
ラウンド トリップの概算時間 (ミリ秒):
最小 = 1ms、最大 = 1ms、平均 = 1ms
Ctrl+C
^C
C:\Users\user>ping 172.16.2.133

172.16.2.133 に ping を送信しています 32 バイトのデータ:
172.16.2.133 からの応答: バイト数 =32 時間 =1ms TTL=255
172.16.2.133 からの応答: バイト数 =32 時間 =1ms TTL=255
172.16.2.133 からの応答: バイト数 =32 時間 =1ms TTL=255

172.16.2.133 の ping 統計:
パケット数: 送信 = 3、受信 = 3、損失 = 0 (0% の損失)、
ラウンド トリップの概算時間 (ミリ秒):
最小 = 1ms、最大 = 1ms、平均 = 1ms
Ctrl+C
^C
C:\Users\user>ping 172.16.2.132

172.16.2.132 に ping を送信しています 32 バイトのデータ:
172.16.2.132 からの応答: バイト数 =32 時間 =2ms TTL=255
172.16.2.132 からの応答: バイト数 =32 時間 =1ms TTL=255
172.16.2.132 からの応答: バイト数 =32 時間 =8ms TTL=255

172.16.2.132 の ping 統計:
パケット数: 送信 = 3、受信 = 3、損失 = 0 (0% の損失)、
ラウンド トリップの概算時間 (ミリ秒):
最小 = 1ms、最大 = 8ms、平均 = 3ms
Ctrl+C
^C
